2. จัดเตรียม IP และ Subnet และ VMware ESXi เพื่อตอบโจทย์

จากโพสต์ที่แล้ว  โจทย์ที่ได้รับ ติดตั้ง Active Directory ที่ผมต้องทำ

เรามาต่อกันที่ จัดเตรียมระบบโดย VMware ESXi ตามโจทย์ที่ได้รับมา คือ

โจทย์ที่ 1 ทำ 1 VM Kernal (สำหรับทำให้  VM Network ทั้ง 3 Route หากันได้)

โจทย์ที่ 2 ทำ 3 VM Network เพื่อ แยก Server ใน Guest OS ให้อยูคนละ Subnet

โจทย์ที่ 3 ทำ 3 VM Guest OS ก็คือ ทำ Windows Server สำหรับทำ Active Directory

แยกข้อสอบออกเป็นส่วนๆ ดังนี้
โจทย์ที่ 1 ทำ 1 VM Kernal (สำหรับทำให้  VM Network ทั้ง 3 Route หากันได้)

- Windows Server ทั้ง 3 Guest OS มี IP และ Subnet ต่างกัน ทำอย่างไรให้ทั้งหมดสามารถมองเห็นกัน หรือสามารถรวมกันเป็น Network เดียวกัน (เครื่องมอที่ใช้ คือ เว็บ subnet-calculator.com เพื่อช่วยคำนวณ Subnet)

สำนักงานใหญ่ ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.10.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.8.1 - 10.10.15-255

10.10.8.x สำหรับ PC

10.10.9.x สำหรับ Device ต่างๆ

10.10.10.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

สาขา ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.20.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.16.1 - 10.10.23.255

10.10.16.x สำหรับ PC

10.10.19.x สำหรับ Device ต่างๆ

10.10.20.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

บริษัทลูก ต่อ Net โดยตั้ง IP ภายใน สำหรับ Server ดังนี้

IP = 10.10.30.0 / 21 หมายถึง สามารถใช้ IP ได้ 2046 IP Address

IP Address ที่ใช้ได้ คือ 10.10.24.1 - 10.10.31.255

10.10.24.x สำหรับ PC

10.10.25.x สำหรับ Device ต่างๆ

10.10.30.x สำหรับ Server หรือ อุปกรณ์เกี่ยวกับ Server

....

Subnet = 255.255.248.0

ฉะนั้นจะต้องทำการสร้าง VM Kernel ให้รองรับทั้ง 3 Subnet สามารถ ทำการ Route หากันได้

ดังนี้

IP และ Subnet ที่ต้องการคือ

IP = 10.10.0.0 / 19

Subnet = 255.255.224.0

เริ่มกันที่สร้าง VM Kernel

เรียกโปรแแกรม VMware vSphere Client ขึ้นมา

เลือกแทบ Configuration

เลือก Networking

เลือก Add Networking...

 เลือก VMkernel กด Next

 เลือก Use vSwitch0 กด Next

 ช่อง Network Label สามารถตั้งชื่อเองได้
ถ้าไม่ กด Next

 เลือก Use the following IP settings

ใส่ค่า IP Address ที่คำนวณ ไว้ สำหรับการ Route Network ทั้งสามวง

IP = 10.10.0.0

Subnet = 255.255.224.0

กด Next

กดปุ่ม Finish

ต่อไปเป็นการสร้าง VM Network

ที่หน้า Configuration

 เลือก Add Networking..

 เลือก Virtual Machine

 เลือก Use vSwitch0

 ช่อง Network Label ตั้งชื่อตามต้องการ กด Next

 กดปุ่ม Finish
เรียบร้อยแล้วให้ทำการเพิ่ม VM Neywork เพิ่ม ให้ครบ 3 VM Network

ต่อไปจะเป็นการสร้าง VM Guest OS เพื่อติดตั้ง Windows Server 2012 เพื่อทำ AD ตามโจทย์ครับ

1. โจทย์ที่ได้รับ ติดตั้ง Active Directory ที่ผมต้องทำ

Windows Server 2012 Active Directory

ได้รับโจทย์มาดังนี้
? บริษัท มีสำงานใหญ่ 1 แห่ง สาขา 1 แห่ง และ บริษัทลูก อีก 1 แห่ง
? ทั้งหมดมี Server AD ของตัวเอง
? สำนักงานใหญ่สามารถเพิ่ม-ลบ User จากสำนักงานใหญ่ได้
? สาขา ไม่มี IT ต้องทำการเพิ่ม-ลบ จากสำนักงานใหญ่ได้ เท่านั้น กรณีมี IT ประจำ จึงจะสามารถเพิ่ม-ลบ ได้เอง
? เครื่อง PC หรือ  NB สามารถ Logon โดย User เดียวกันได้จากทุกที่ หรือเฉพาะที่กำหนด

วางแผนจำลองระบบต่างๆ ได้ดังนี้

 HO เป็น Root Domain
สาขา เป็น RODC
บริษัทลูก เป็น Child Domain

ทั้งหมด เชื่อมต่อกันผ่าน Internet ทำ Routing สามารถมองเห็นกันได้


โจทย์ ที่ได้รับต้องทำการจำลองระบบ ทำโดย VMware ESXi ค่าที่ต้องการมีดังนี้

1 VM Kernal (Route 3 VM Network)
3 VM Network
3 VM Guest OS


การติดตั้งระบบ VMware ESXi ในบทความนี้ใช้ ESXi 5.5 Download from VMware
ติดตั้ง ESXi

boot ESXi

 หน้าจอขณะ boot ESXi

 หน้าจอขณะ boot ESXi

  หน้าจอขณะ boot ESXi

 กด Enter ติดตั้ง ESXi

 กด F11 ยอมรับ

 เลือกที่่ติดตั้ง ESXi กด Enter

 เลือก ภาษาของ Keyboard กด Enter

 พิมพ์รหัสผ่านตามต้องการ กด Enter

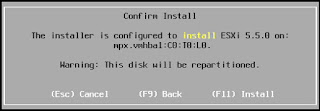

 กด F11 ยืนยันการติดตั้ง

  หน้าจอขณะ ติดตั้ง ESXi

 ทำการติดตั้ง เรียบร้อย กด Enter

 หลังจาก Reboot เครื่องมาแล้ว จะได้หน้าจอนี้

 กด F2 เพื่อเข้าไปกำหนดค่าต่างๆ

 เลือก Configure Network Management เพื่อกำหนดค่า IP Address ให้ ESXi

 เลือก IP Configuration

 กำหนดค่า IP Address สำหรับ ESXi Server

 กด Y เพื่อยืนยันการตั้งค่า IP Address

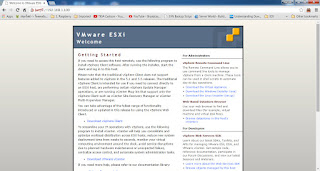

ทดสอบ ESXi Server ทำงานตาม IP Address ที่ตั้งไว้ ใช้ Browser เข้าไปที่่ IP ที่ตั้งไว้

ทำการดาวน์โหลดโปรแกรม vSphere Client สำหรับการควบคุม ESXi Server ในแบบ GUI โดยคลิกที่

Download vSphere Client

แล้วทำการติดตั้งโปรแกรมให้เรียบร้อย

 เรียกโปรแกรม VMware vSphere Client ใส่ IP Address ของ ESXi Server

User name = root

Password = (รหัสในครั้งแรกที่ติดตั้ง ESXi)

 (กด Ignore)

 เมื่อโปรแกรม vSphere แสดงผลขึ้นมาจะเห็นหน้าจอโปรแกรมแจ้งว่า ESXi Server ที่ติดตั้งไว้ยังเป็นแบบทดลองใช้งาน 60 วัน

กรณีที่ลงทะเบียนขอใช้งาน Free ที่ VMware สามารถเอา License ที่มีอยู่มาใช้ได้ครับ

หน้าจอโปรแกรม VMware vSphere Client สำหรับควบคุมการทำงาน ESXi Server ซึ่งตัวโปรแกรมเองมีความสามารถในการเพิ่มลดการตั้งค่าต่างๆ ตามที่ต้องการได้ เช่น การทำ VM Guest OS หรือ การจำลองเครื่อง PC เพื่อติดตั้ง OS ต่างๆ การจำลอง Network เป็นต้น

ในส่วนของการใช้งาน VMware vSphere Client จะอยู่ในบทความต่อๆไปนะครับ

ต่อไปจะเป็นการติดตั้ง Guest OS Windows Server 2012 เพื่อทำตามโจทย์ที่ได้รับมาครับ
